執行標準：GB3836.1-2010 GB3836.2-2010
防爆標志：ExdeIICT6
使用類別：AC-3 AC-4
額定電壓：AC380/220V 50Hz
額定電流：10A
防護等級：IP65
防腐等級：WF2
引入口規格：G 3/4(Ф11-14mm）

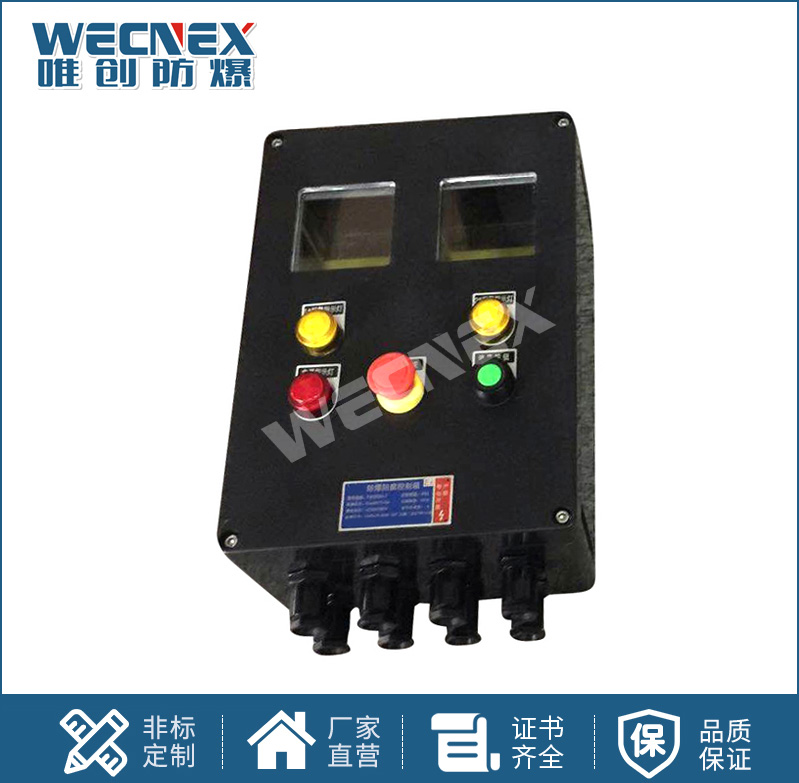

產品特點：
1、增安型外殼，內裝8050系列防爆元件
2、外殼采用聚碳樹脂壓制成型，美觀、耐腐蝕等優良性能
3、采用曲路密封結構設計，具有良好的防水防塵性能
4、外露緊固件均用不銹鋼，便于用戶安裝，維護
適用場景：
化工、煉油、石油開采、天然氣、醫藥、紡織、釀酒、海洋石油平臺、油漆、管廊、冶金、電力、油輪、軍工、消防等危險場所
安裝及維護
1、安裝及維修前需切斷前級電源
2、進出線電纜穿過橡膠密封圈，并用墊圈及壓緊裝置壓緊保證密封及電纜不懂松動接地必。
3、在維修拆卸時注意防爍面不得磕碰，劃傷，井涂204-1防銹油。
4、配電箱在使用過程中要定期檢查，非專業人員嚴禁開蓋安裝維修。
適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、**、油漆、紡織、印染、軍工設施等爆炸性 危險環境；
產品特點
1．本產品外殼采用高強玻璃纖維增強不飽和聚酯樹脂壓制成型，表面磨砂，外形美觀；
2．本產品內可裝各種防爆儀表、防爆按鈕、防爆信號燈、防爆轉換開關各種防爆元件，并用多種選擇供客戶選擇；
3．本產品采用迷宮式密封結構設計，新型優化的設計方案，保證了可靠地密封強度，結構合理、通用性強、使用壽命高、外形美觀；
4．所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計，便于用戶安裝，維護；
5．布線方式，鋼管或電纜、防爆軟管均可；
6．可根據用戶要求特殊定制；(若訂貨請說明按鈕數量，信號燈數量及電壓和開關接點)；
技術參數
防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
總開關電流：10A—800A；分開關電流：1A—630A；
防護等級：IP54/IP55/IP65；
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
使用與維修
1 將配電箱安裝固定好，將進出線腔蓋打開，把電纜通過引入裝置接至接線端子上，接好內外接地線，檢查無誤后合上蓋，用緊固件緊固，并把壓緊螺母旋緊使電纜密封，完畢后即可使用。
2 配電箱不得隨意拆卸，維修進先斷開電源后，才能開蓋維修，維修時不得損壞隔爆面，維修后隔爆接合面涂204-1防銹油，并將蓋合好，用螺栓緊固后才能使用。
3 配箱安裝傾斜度不超過5°
